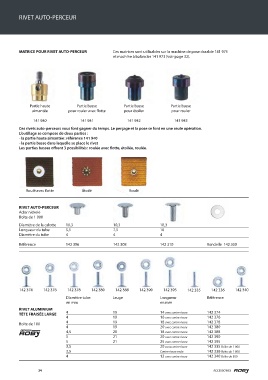

Page 35 - catalogue_accessoires

RIVET AUTO-PERCEUR

MATRICE POUR RIVET AUTO-PERCEUR Ces matrices sont utilisables sur la machine de pose durable 141 975
et machine à balancier 141 973 (voir page 32).

Partie haute Partie basse Partie basse Partie basse
aimantée pour rouler avec flotte pour étoiler pour rouler

141 940 141 941 141 942 141 943
Ces rivets auto-perceurs vous font gagner du temps. Le perçage et la pose se font en une seule opération.
L’outillage se compose de deux parties :
- la partie haute aimantée : référence 141 940
- la partie basse dans laquelle se place le rivet
Les parties basses offrent 3 possibilités : roulée avec flotte, étoilée, roulée.

Roulé avec flotte Étoilé Roulé

RIVET AUTO-PERCEUR
Acier nickelé
Boîte de 1 000
Diamètre de la calotte 10,3 10,3 10,3
Longueur du tube 5,5 7,5 10
Diamètre du tube 4 4 4

Référence 142 306 142 308 142 310 Rondelle 142 300

142 374 142 376 142 378 142 380 142 388 142 390 142 395 142 335 142 336 142 340
Diamètre tube Jauge Longueur Référence
en mm en mm
RIVET ALUMINIUM
TÊTE FRAISÉE LARGE 4 19 14 avec contre rivure 142 374
4 19 16 avec contre rivure 142 376
4 19 18 avec contre rivure 142 378
Boîte de 100
4 19 20 avec contre rivure 142 380
4,5 20 18 avec contre rivure 142 388
5 21 20 avec contre rivure 142 390
5 21 25 avec contre rivure 142 395
3,5 20 sans contre rivure 142 335 Boîte de 1 000
3,5 Contre rivure seule 142 336 Boîte de 1 000
4 12 avec contre rivure 142 340 Boîte de 300

34 ACCESSOIRES
